Esperienza professionale nel BIM e nella museografia, e progetti della laurea magistrale al Politecnico di Torino.

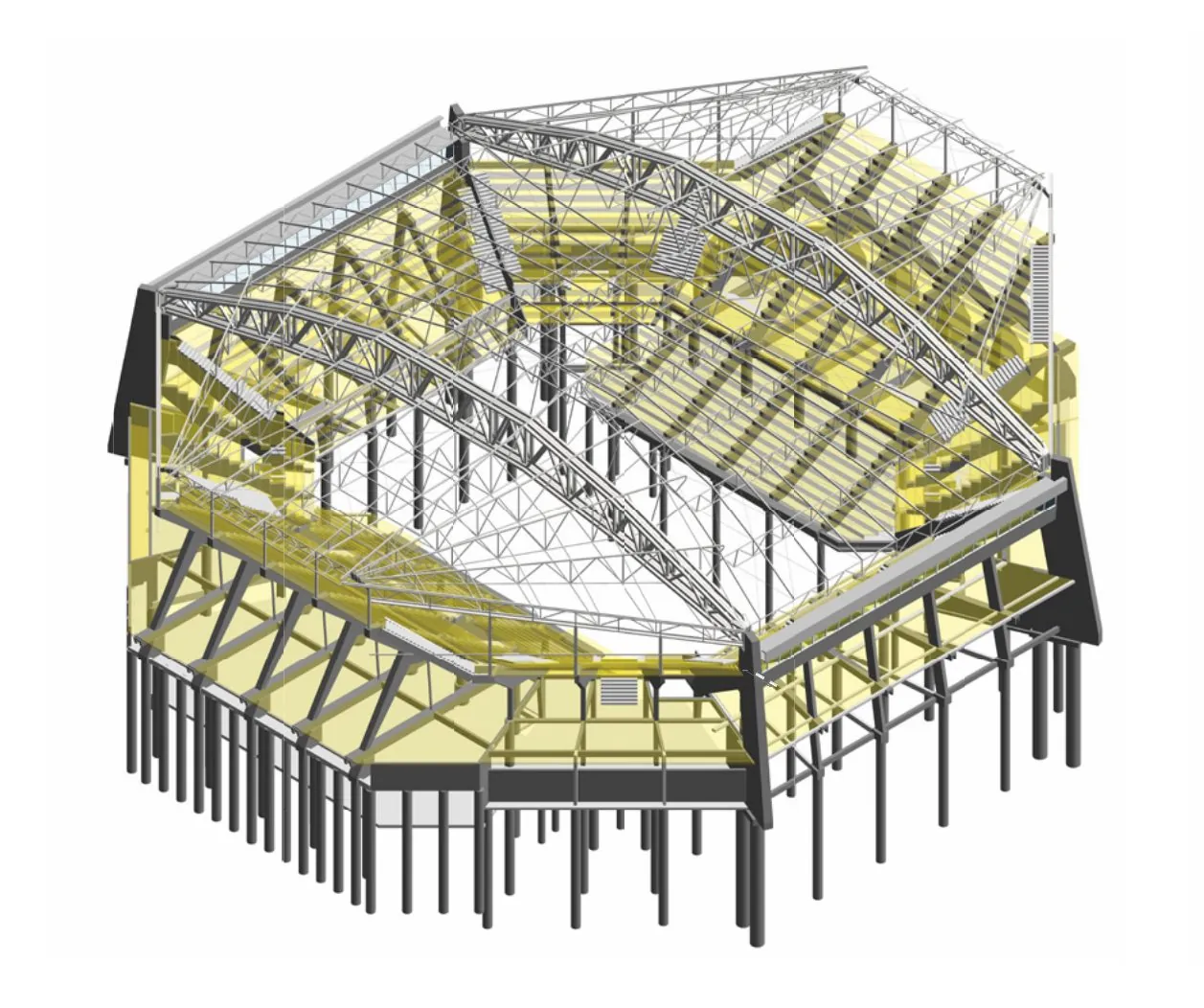

Modello BIM strutturale del Palasport di Siena in assonometria

Passa il cursore o il dito sul modello, oppure scegli un elemento dall'elenco.

P01Esperienza professionale

Palasport di Siena

L'incarico riguardava il rinforzo delle fondazioni del palazzetto. Il mio lavoro è stato il rilievo BIM dell'intero edificio a partire dagli elaborati storici del 1975, secondo la ISO 19650. Ho creato famiglie dedicate per tutti gli elementi in calcestruzzo, le sezioni delle travi in acciaio e i pali, per automatizzare al massimo la modellazione.

Automazione con Dynamo

1
Controventi di copertura. Partendo da un modello wireframe con i tracciati dei controventi, uno script ha assegnato una famiglia uniforme a ogni tracciato e ha modellato automaticamente tutta la struttura metallica secondaria.
2
Codifica per assi. Un altro script ha scritto in ogni elemento l'intersezione di assi più vicina, per individuarlo subito. Revit fornisce questo riferimento solo ai pilastri strutturali, e per la complessità dell'edificio non funzionava nemmeno lì; le fondazioni si sarebbero dovute codificare a mano.

Tipologia: Rinforzo delle fondazioni
Anno: 2026
Luogo: Siena, Italia
Azienda: Principia Ingegneria
Ruolo: Tirocinante BIM in architettura
Fase: PFTE
Livello di sviluppo: LOD C, UNI 11337-4
Strumenti: Revit, Dynamo, Navisworks, ACC

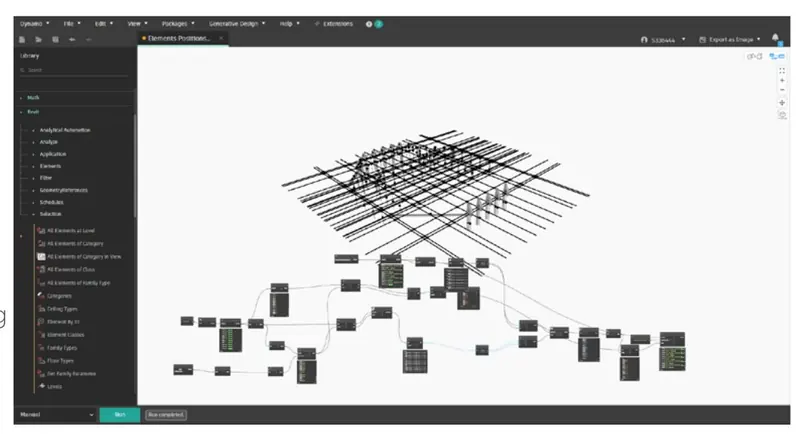

Script di Dynamo: dal modello wireframe ai controventi di copertura.

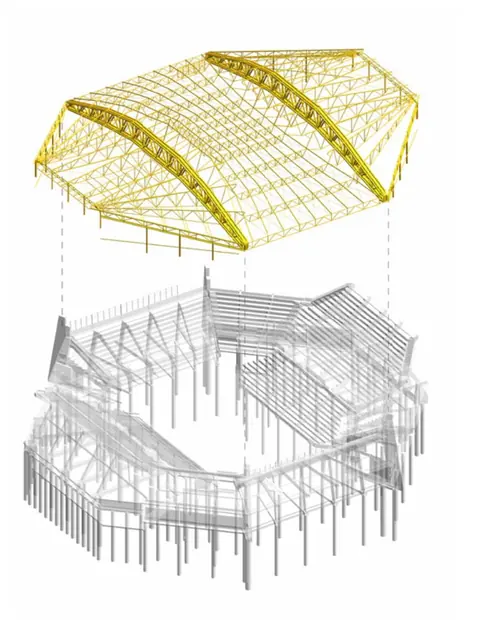

Esploso assonometrico: copertura metallica e struttura di sostegno.

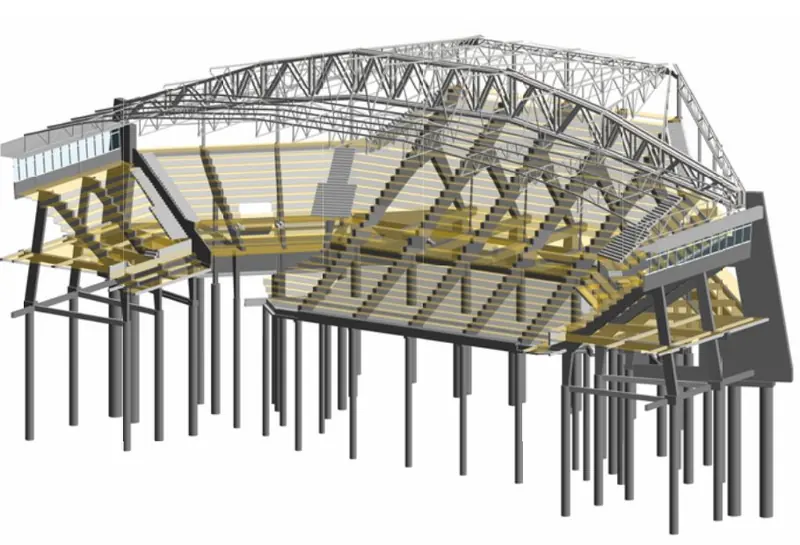

Vista del modello: tribune, copertura e pilastri.

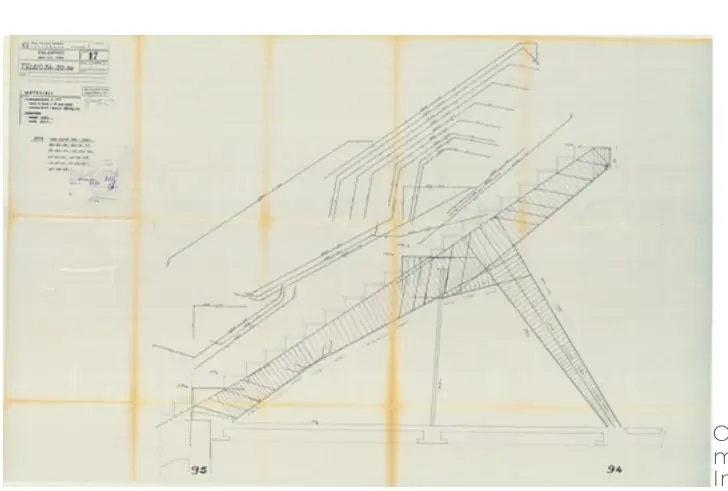

Elaborato originale del 1975, disegnato a mano, base del rilievo.

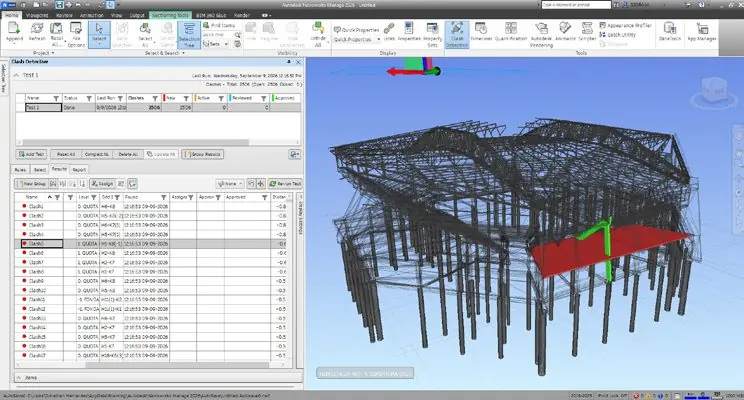

Clash detection tra discipline in Navisworks.

Render esterno della scuola primaria con bambini che giocano nel cortile

P02Atelier con MVRDV

Scuola primaria nell'area ThyssenKrupp

Il tema prevedeva un polo dell'innovazione e un complesso residenziale su un'ex area industriale ThyssenKrupp, in un atelier guidato da un architetto associato di MVRDV, professore ospite del Politecnico. Ho progettato la scuola primaria: la sua pianta contrappone la geometria rigida della fabbrica alle forme naturali dei sassi del fiume vicino, e la palestra e la biblioteca si aprono al quartiere fuori dall'orario scolastico.

Processo con la metodologia di MVRDV

1
Esplorazione con l'IA. Prime idee di progetto e diverse opzioni generate rapidamente con l'intelligenza artificiale.
2
Analisi urbana in Forma. Studi di soleggiamento, vento, microclima, rumore, ore di luce naturale, impatto ambientale e vegetazione in Autodesk Forma Site Design per arrivare alla soluzione più fattibile, definire con precisione il programma e fissare l'occupazione del lotto.
3
Facciata parametrica in Grasshopper. Elementi schermanti rotanti che rispondono alla posizione del sole e controllano la radiazione verso l'interno della scuola.

Tipologia: Edilizia scolastica
Anno: 2026
Luogo: Torino, Italia
Corso: Progettazione computazionale, Politecnico di Torino
Collaborazione: Architetto associato di MVRDV
Strumenti: Autodesk Forma, Revit, Grasshopper, IA

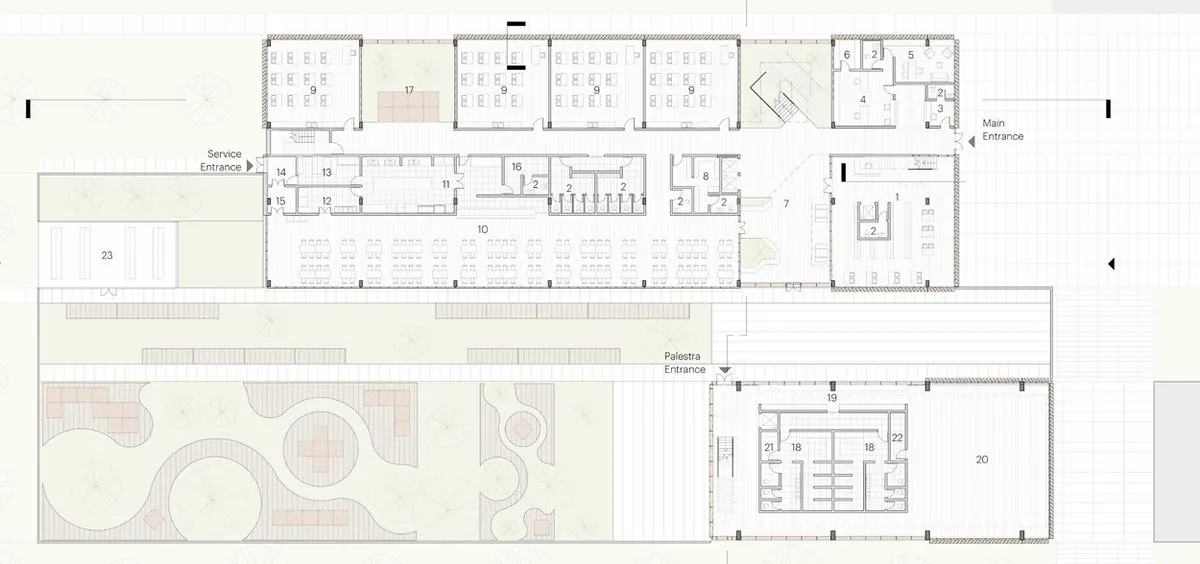

Pianta del piano terra della scuola primaria — Piano terra: aule, mensa e accesso indipendente alla palestra.

Biblioteca, aperta al quartiere fuori dall'orario scolastico.

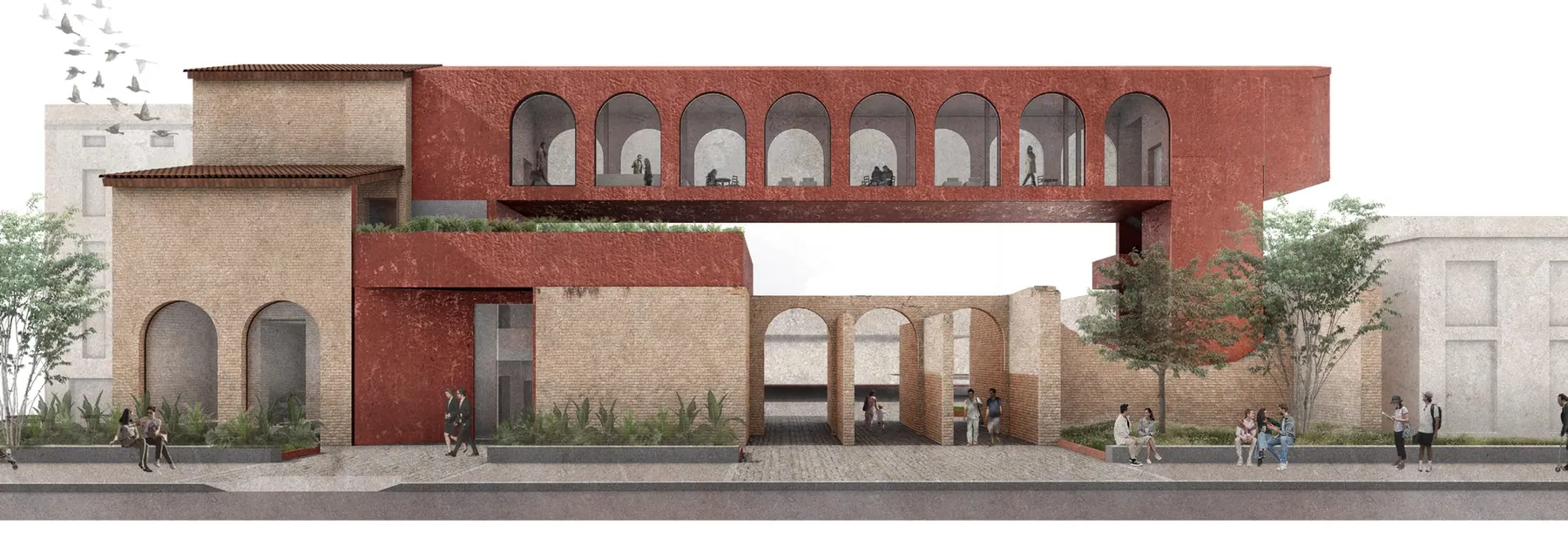

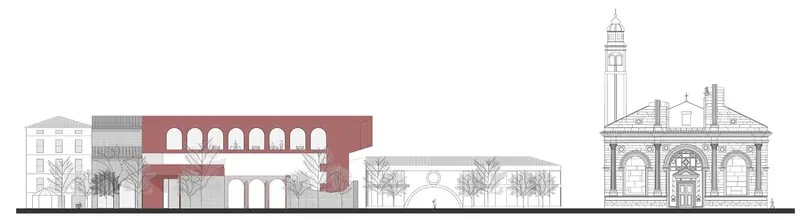

Prospetto renderizzato del nuovo volume a ponte sulle rovine del convento

P03Menzione d'onore, Architecture Award 2025

The Ruins, Ex Convento di San Francesco

Le rovine dell'ex convento diventano un polo urbano attivo. Un nuovo volume a ponte attraversa il lotto e funziona da porta verso il mercato cittadino, con ristorante, passerella sopraelevata e bar panoramico. Ricollegando la strada al mercato, il progetto restituisce un angolo dimenticato a residenti e commercianti.

Tipologia: Rigenerazione urbana
Anno: 2025
Luogo: Rimini, Italia
Gruppo: Con D. Figueroa
Atelier: Architecture and Urban Economics
Strumenti: ArchiCAD, D5 Render, Adobe

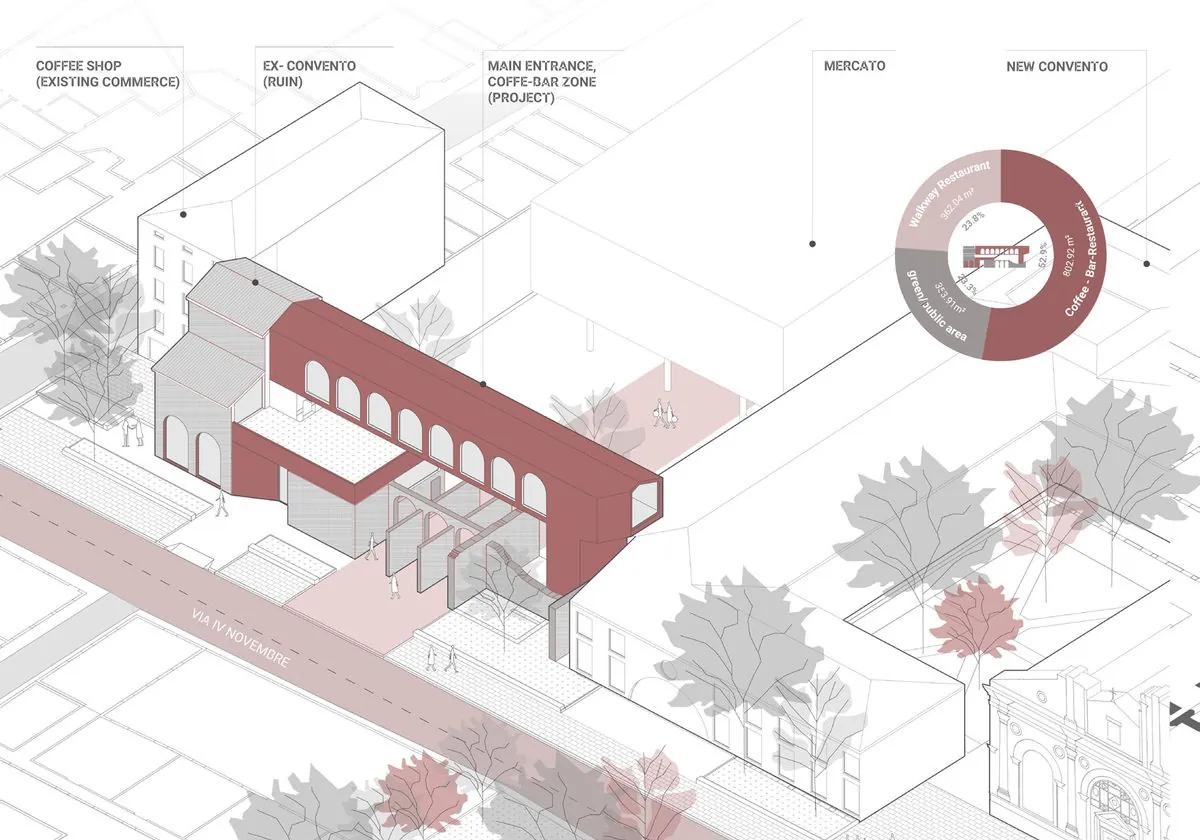

Assonometria dell'insieme con il convento, il mercato e il nuovo volume — Assonometria dell'insieme: rovina, mercato e nuovo volume.

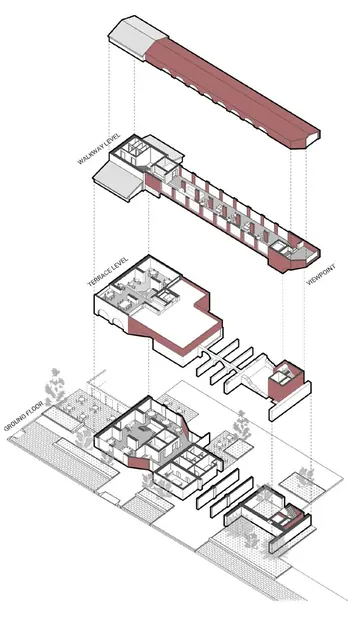

Esploso assonometrico: passerella, terrazza e piano terra.

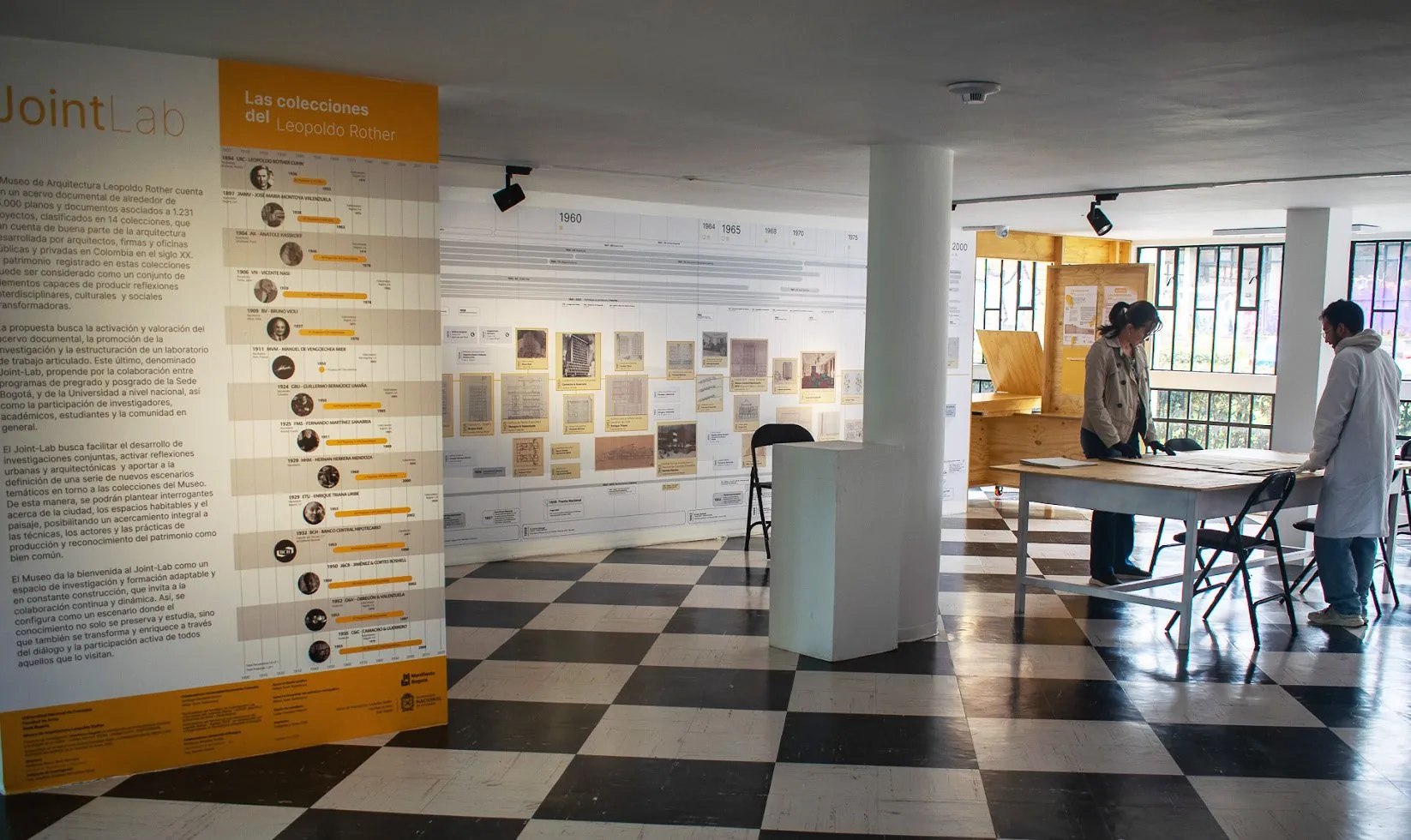

Sala del museo con la linea del tempo e i tavoli di consultazione

P04Esperienza professionale

Museo di Architettura Leopoldo Rother

Ho studiato l'impatto dell'architettura moderna sull'immagine urbana di Bogotá attraverso una mappatura del suo sviluppo storico, architettonico e urbano. Ho diretto il progetto di allestimento dall'inizio alla fine: una linea del tempo narrativa di 9 metri e una sala di consultazione per ricercatori, inclusa la realizzazione dell'illuminazione e degli impianti elettrici e dati.

Tipologia: Museografia e ricerca
Anno: 2023–2024
Luogo: Bogotá, Colombia
Ruolo: Architetto e ricercatore
Ambito: Linea del tempo di 9 m e sala di consultazione
Pubblicazione: «A National Perspective» (in corso di stampa)

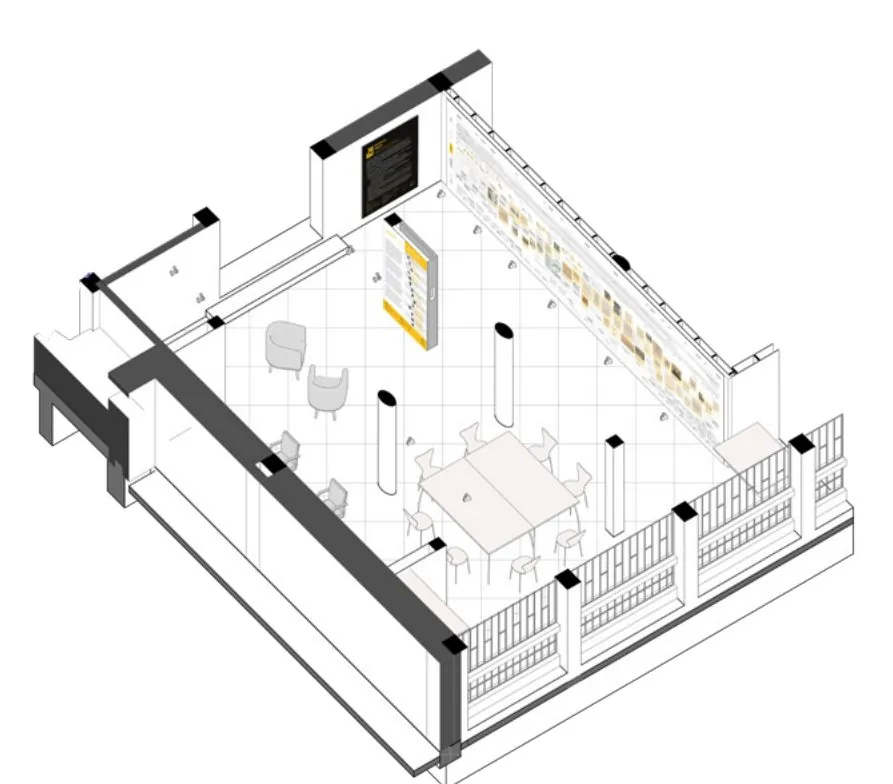

Assonometria dello spazio espositivo e di consultazione.

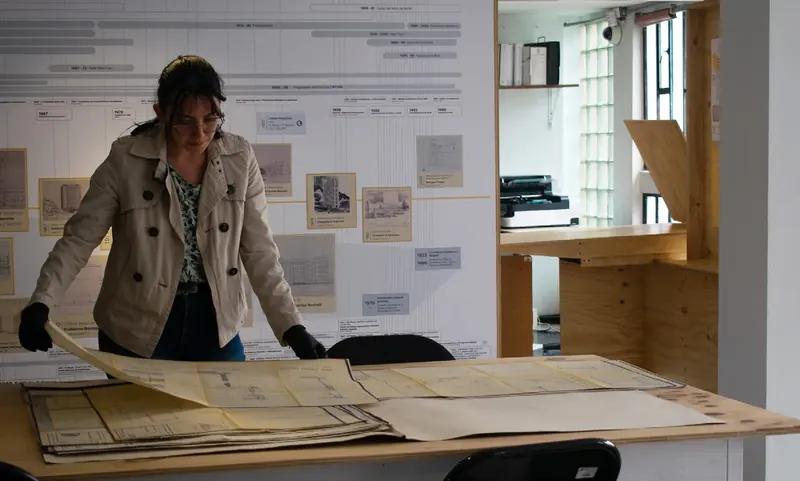

Consultazione di disegni originali nella sala di ricerca.

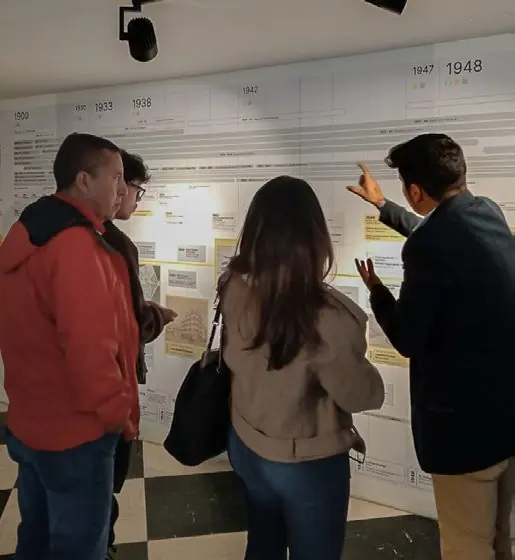

Visitatori davanti alla linea del tempo.

Altri progetti

Magistrale, laurea e concorsi. Apri ciascuno per vedere disegni e dettagli.

P052022–2023

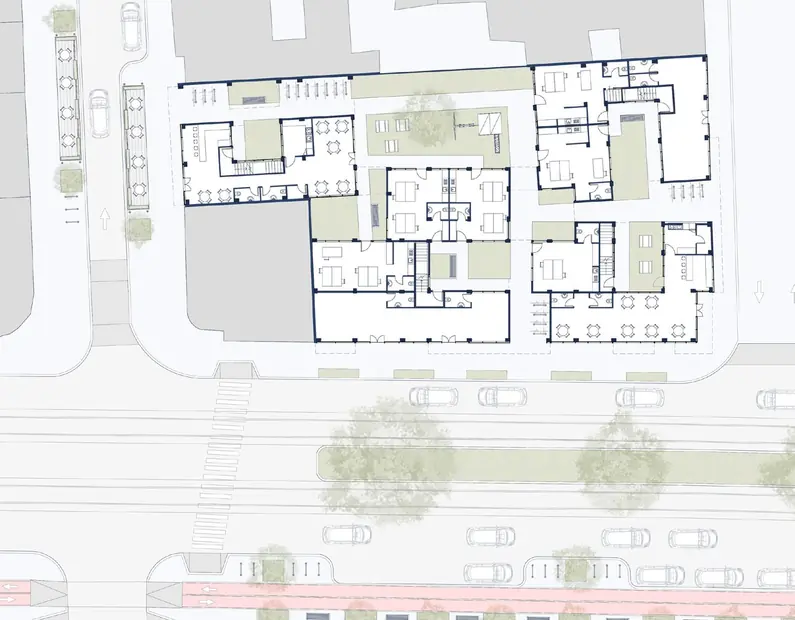

Quartiere Santa Fe, «Ricucitura urbana»

Bogotá. Tesi di laurea, scambio all'Università di Bologna.

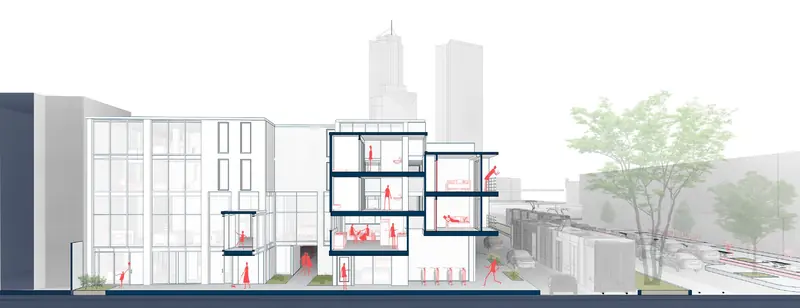

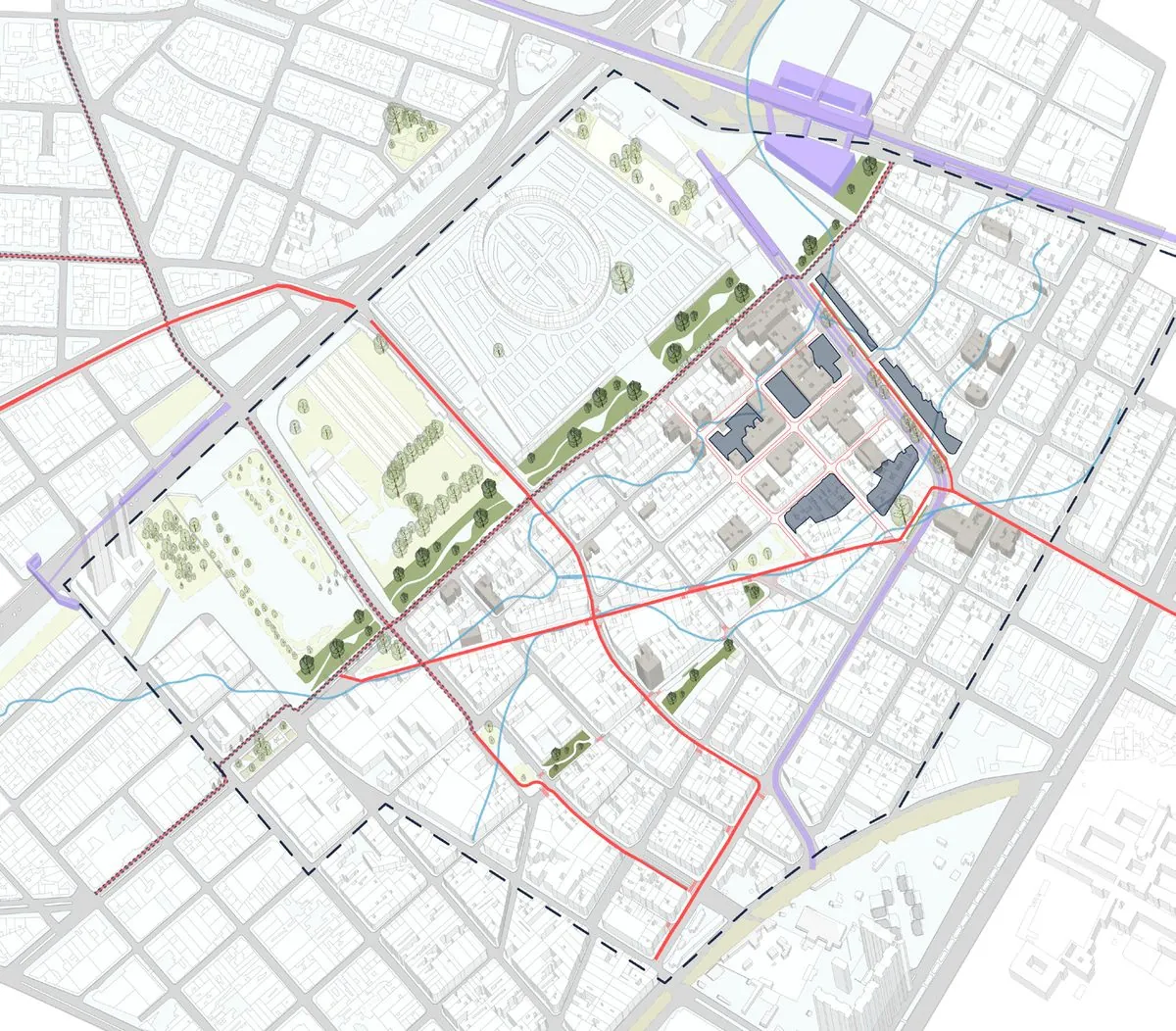

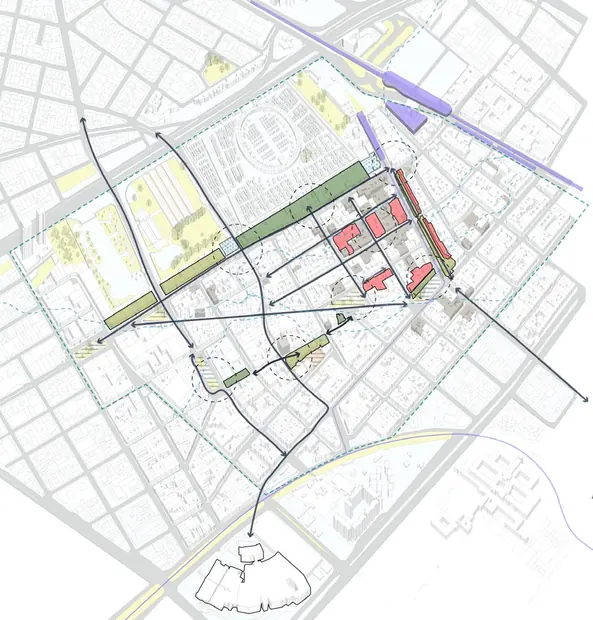

Masterplan per reintegrare il quartiere nel tessuto urbano di Bogotá, con un modello di intervento per isolato e tipologie di abitazione collettiva.

P062022

Centro per le arti dello spettacolo

Bogotá. Laurea, atelier Architectural Emphasis II.

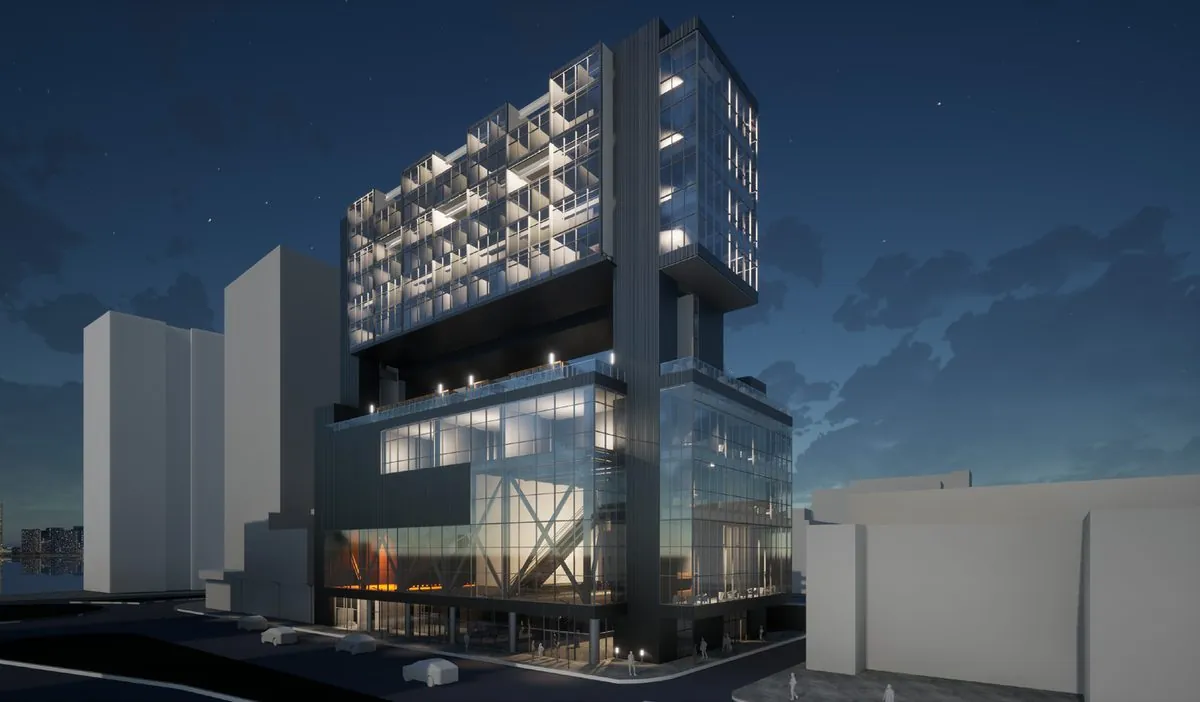

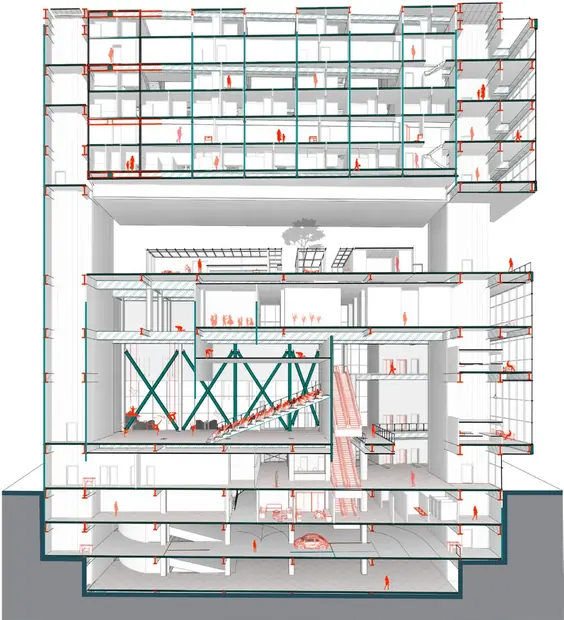

Edificio misto con una sala per spettacoli polivalente, sale prova, spazio pubblico in quota e residenze ai piani superiori.

P072021

Torre urbana: esperienze intorno all'acqua

Bangkok. Concorso Vertikal Habitat 2021.

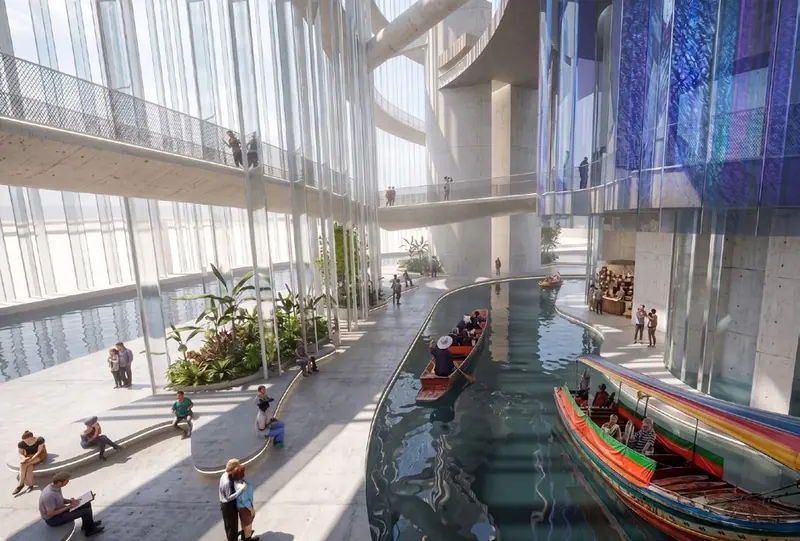

Torre residenziale pensata per le inondazioni, con accesso dal fiume tramite un pontile galleggiante modulare e un collettore di acqua piovana in copertura.
